基本規格

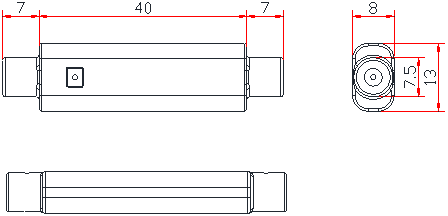

外形尺寸

整機：40mm（長）*13mm（寬）*8mm（高）

重量

傳感器：4.7g/m±0.5g/m

主體材質

ABS

阻燃等級

V0

LED燈

數量：1

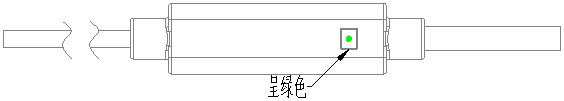

無漏水：呈綠色常亮

漏水：呈紅色常亮

供電電源

電壓DC 3～12V，電流<10mA

電極間電阻

大于750KΩ

使用環境要求

濕度：0～95%RH（無凝露）  溫度：-40～70℃

技術規格

傳感特性

傳感能力：

0.1mL：375KΩ；0.2mL：302KΩ；0.3mL：246KΩ；0.4mL：207KΩ；

0.5mL：162KΩ；0.6mL：141KΩ；0.7mL：126KΩ；0.8mL：103KΩ；

0.9mL：82KΩ；1.0mL：81KΩ

測量環境：溫度 25℃，濕度 65%RH

測量載體：自來水（電導率：147μS/cm）

報警功能

1.泄漏報警：液冷線上液體等效電阻小于200KΩ時

2.斷線檢測：液冷線上液體等效電阻大于120KΩ時

3.泄漏時指示燈狀態：紅色燈常亮

4.正常工作時指示燈狀態：綠色燈常亮

輸出接口

接口類型

OC門

正常頻率

100Hz，精度范圍：80~130HZ

泄漏頻率

200Hz, 精度范圍：180~220HZ

斷線頻率

420Hz, 精度范圍： 400~460HZ

產品性能

產品功耗

低于100mW

耐拉特性

最大拉力：10kgf

折彎半徑

最小折彎半徑>8mm。小于該折彎半徑可能會導致感應線性能降級甚至損壞。

折彎次數

最大折彎次數：1000 次。大于該值可能會導致感應線性能降級甚至損壞。

復位特性

漏水檢測后，可通過自然干燥或人工清除水分來復位，并可重復使用。但如果漏水中存在其他導電性污染物，則不可再使用。

PIN.1

黑色

GND

電源地線

PIN.2

紅色

VCC

電源12V供電

PIN.3

黃色

PWM

頻率輸出信號

PIN.4

綠色

GND

頻率輸出地線

工作頻率（HZ）

100（80~130）

200（180~220）

420（400~460）

輸出方波的頻率（HZ）

60~150

150~300

300~500

風扇轉速（轉）

1800-4500

4500-9000

9000-15000
