一．產品簡介

YEC-SMTA系列液冷感應線采用編織護套設計，具有防塵、防誤報、可靠性高、感應靈敏等特點，并具有自動恢復功能，可重復使用。本產品適用于液冷服務器、高精端設備等對尺寸與靈敏度有高要求的場所。

二．適用范圍

YEC-SMTA適應于IDC機房、數據中心、液冷服務器、新能源汽車、蓄電池等等。

三．功能特點

• 本產品已獲得國家專利局頒發的專利證書，線纜的帶護套設計不僅可以減少環境電磁干擾降低誤報率，還大大提高了線纜的強度及使用壽命；護套采用環保尼龍纖維材料設計，具有高絕緣度特性，可直接敷設在金屬表面。

• 液冷感應線采用兩芯線設計，通用于任何基于短路原理的泄漏檢測系統，可配套適用于業疆不定位系列漏液控制器，以及國內外其他品牌的不定位泄漏檢測系統（區域式檢測系統）。

• 液冷感應線線芯采用多股線芯結構設計，增加了線纜的柔韌性，有效解決彎折過程中造成感應線不可復原、甚至損壞的問題。

• 液冷感應線由先進工藝加工而成，采用工廠注塑壓制標準接頭連接引出線，美觀大方，大大增加了線纜的可靠性。

四．技術規格

五．產品結構

感應線內部結構

導體：采用合金材料

編織層：環保尼龍纖維

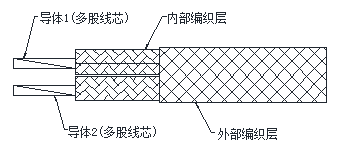

圖1 感應線結構示意圖                                                    圖2 感應線截面示意圖

線束結構

連接器：用戶定制

引出線：用戶指定長度

終止端：連接器或檢測終端（用戶可指定）

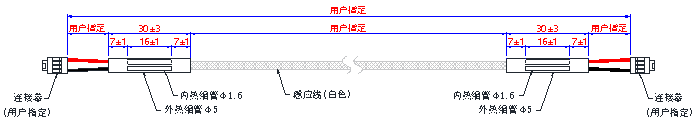

圖3 線束結構示意圖

六．工作原理

當有液體與液冷感應線接觸時，液體浸入感應線編織層，使兩根感應線芯遇液體導通，形成回路，測漏控制器檢測到漏液情況，發出報警信號。

圖4 工作原理示意圖

七．安裝說明

• 安裝液冷感應線時，可以沿著或者纏繞服務器冷管敷設，或者根據需要敷設于機柜或機器內部易積水和滲水的區域。

• 固定感應線時，可用合適的熱縮套管把液冷管與感應線套在一起，熱縮管兩頭使用醋酸膠布纏繞固定，或全部使用醋酸膠布纏繞固定。建議熱縮管不做熱縮處理，使感應線減小受力。

八．注意事項

• 感應線在敷設過程中保持干燥和潔凈。

• 感應線應避免敷設在易發生結露的地方。

• 感應線應避免敷設在高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等環境。

• 感應線安裝時應避免折彎半徑小于4mm，否則可能導致感應線損壞。

• 感應線安裝時或使用過程中，禁止人為用力擠壓與物體重壓，否則可能導致感應線損壞。

• 感應線安裝時應避免拉力過大，否則可能出現感應線連接端線頭連接松動、連接不良、斷裂以及端子脫落等情況。

• 感應線纏繞式敷設時應避免纏繞半徑小于24mm，否則可能導致感應線損壞。

• 感應線禁止重疊纏繞，否則可能導致感應線產生誤報警。

• 當漏液中溶解有導電性物質，或者溶解有防水性污染物（蠟，油分等）時，可能發生無法復位現象，此時，則需要更換感應線。
